系统组成：
系统框架：钢质喷塑框架、两层设计、设计有清静楼梯、清静护栏、防滑板等。。。。。 。
系统静装备：不锈钢筛板精馏塔、不锈钢塔顶冷却器、再沸器、预热器、质料罐、回流罐、产品罐、真空罐、塔底产品罐等。。。。。 。
系统动装备：质料液泵、产品泵、回流泵、循环泵、真空泵、加热管等。。。。。 。
检测传感器：压力变送器、液位传感器、玻璃转子流量计、温度传感器、电度表、水表等。。。。。 。
执行机构：三相可控硅调压？？？、单相可控硅调压？？？椤⒈淦灯鳌⒌绱欧У。。。。。 。
控制柜系统：工业琴式盘台控制柜、带嵌入式电脑工位、DCS控制系统。。。。。 。
软件系统：实训操作监控软件、配套实验指导书、三维仿真操作审核软件。。。。。 。

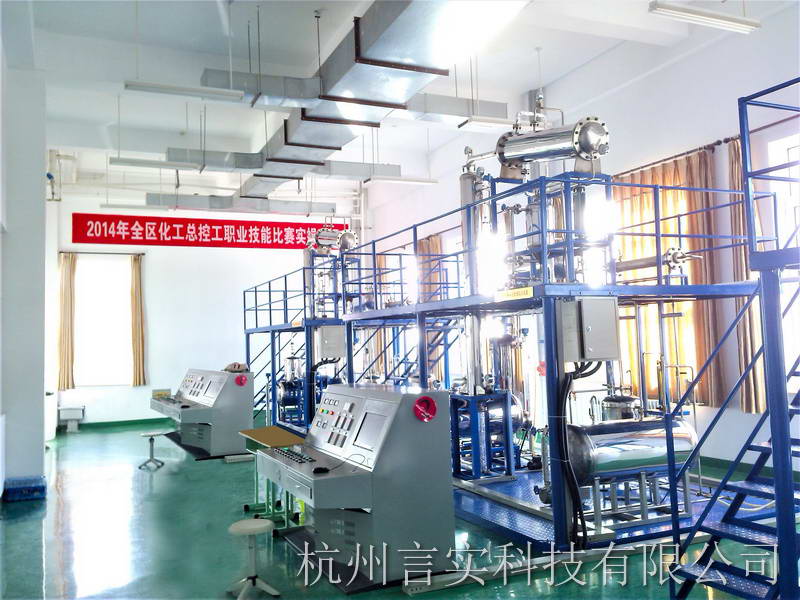

化工总控工培训与竞赛装置--常减压精馏实训装置系统由化工总控工培训与竞赛装置--常减压精馏实训装置实训工具，，，，，，，钢质装置框架；；；；就地仪表电器操作台；；；；倾角嵌入式就地盘算机控制台；；；；就地智能仪表控制上位监控软件（以工控组态软件为平台）；；；；外置配套装备等组成
装置功效：
1.主要用途：
(1)能在全回流稳固状态时测定全塔效率性能和一连进料时部分回流操作；；；；
(2)能完成回流量调理，，，，，，，冷凝系统水量及塔温调理，，，，，，，进料预热系统调理；；；；
(3)能举行机泵、电加热装备、容器、塔器等装备操作；；；；
(4)能划分举行单塔一连常压精馏和一连真空精馏操作，，，，，，，制得产品，，，，，，，可对学生举行实训操作审核；；；；
2．可实现多种手艺的培训：
(1)间歇精馏岗位手艺：再沸器温控操作；；；；塔釜液位测控操作；；；；采出液浓度与产量联调操作；；；；
(2)一连精馏岗位手艺：全回流全塔性能测定；；；；一连进料下部分回流操作；；；；回流比调理；；；；冷凝系统水量及水温调理；；；；进料预热系统调理；；；；塔视镜及分派罐状态控制；；；；
(3)精馏现场工控岗位手艺：再沸器温控操作；；；；塔釜液位测控操作；；；；采出液浓度与产量联调操作；；；；冷凝系统水量及水温调理；；；；进料预热系统调理；；；；塔视镜及分派罐状态控制；；；；
(4)质量控制岗位手艺：全塔温度、浓度漫衍检测；；；；全塔、各液相检测点取样剖析操作；；；；塔流体力学性能及筛板塔气液鼓泡接触控制；；；；
(5)化工仪表岗位手艺：计量泵、微调转子流量计、差压变送器、热电阻、无纸纪录仪、声光报警器、调压？？？榧爸种志偷氐芍刚氡淼鹊氖褂；；；；单回路、串级控制和比值控制等控制计划的实验；；；；
(6)就地及远程控制岗位手艺：现场控制台仪表与微机通讯，，，，，，，实时数据收罗及历程监控；；；；总控室控制台DCS与现场控制台通讯，，，，，，，各操作工段切换、远程监控、流程组态的上传下载等。。。。。 。
手艺指标：
事情电源：三相五线380V±5% 50Hz
形状尺寸：工具3700×2200×3200mm
控制柜：1650×1000×1300mm
整机容量：＜27KVA
